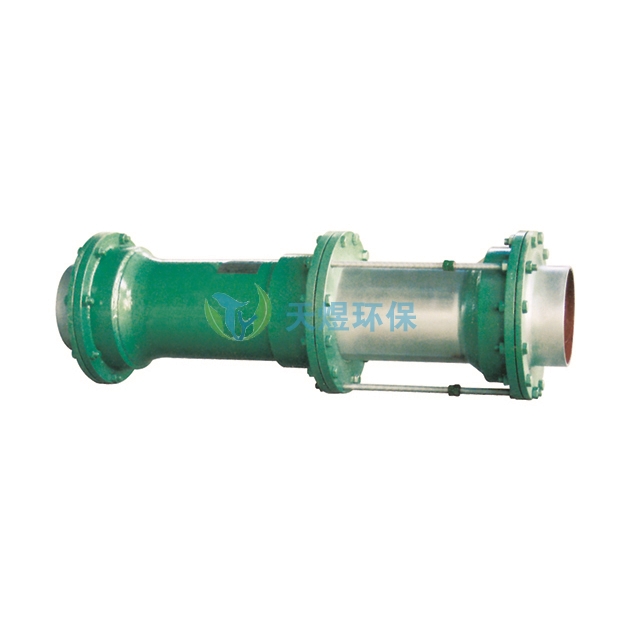

套筒補償器的內套筒與管道連接，采用高性能自壓式動密封的原理與結構，它可以隨著管道的伸縮在外殼內進行滑動，能適應任何管道的密封要求。外殼與內套筒之間采用合成材料密封，能耐高溫，防腐蝕抗老化，適用溫度-40至150，特殊情況下可達350.既能保證軸向滑動，又能保證管內介質不泄漏。套筒式補償器設計了防拉斷裝置，可保證在其伸縮到不被拉開，從而使整個管網運行的安全性大大提高。

套筒補償器一般是單向的，這種補償器的芯管的直經與相連接的供熱管道直徑相同，直接焊接在供熱管道上。套管補償器的補償能力大，一般可達250mm~400mm，尺寸緊湊，占地較小；對熱媒流動的阻力比方形補償器??；承壓能力可達1.6Mpa。套管補償器軸向推力較大；需要經常檢修和更換填料，否則容易泄漏；如管道變形有橫向位移時，易造成填料圈卡住。這種補償器主要用在安裝方形補償器空間不夠的場合。采用套筒、波紋等柔性補償器時，彎頭、堵頭或閥門附近的主固定支架除承受其它次固定支架所承受的力外，還需額外承受彎頭、堵頭或閥門所產生的盲板力。固定支座所承受的推力由固定支架承擔。固定支架由于承受較大的水平推力，所以有堅固的支柱和基礎，因而它是供熱管網中造價較大的構件，為了節約投資，應盡可能加大固定支架的間距，以減少固定支座的數目。

套筒補償器管段的熱伸長量不得超過補償器所允許的補償量。管段因膨脹而產生的推力，不得超過固定支架所能承受的允許推力數值。不應使管道產生縱向彎曲。盲板力與管道的內截面積及介質的工作壓力成正比。對于大口徑管道或介質工作壓力高時，盲板力相當。
